直线振动筛

维修方便 | 运转平稳 | 激振力强 | 结构简单

直线振动筛

进料粒度:≤200-≤300mm

生产能力:10-600t/h

处理物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等。

设备厂家直销

咨询客服咨询客服

或拨打电话: 0371-67772626

直线振动筛简介

直线振动筛属于新型的筛分设备,广泛应用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。红星机器生产的直线振动筛亦可对粉状、颗粒状物料的筛分和分级,并广泛应用于塑料。磨料、医药、粮食炭素、化肥等行业。该振动筛稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

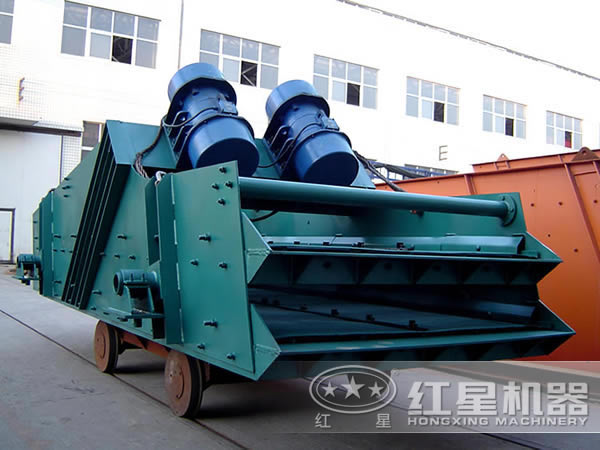

直线振动筛设备安装现场

直线振动筛设备安装现场

图片实拍

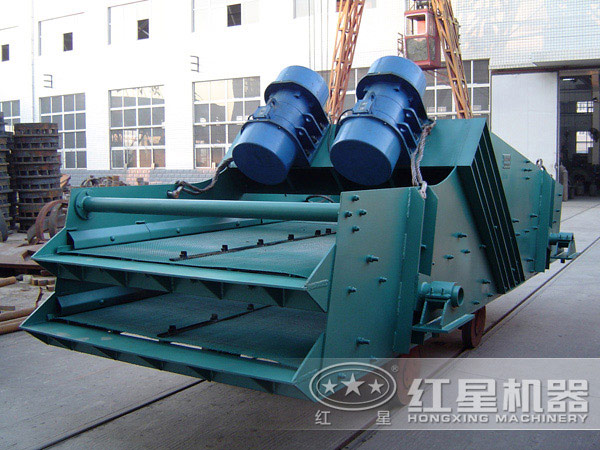

直线振动筛设备高清实拍

直线振动筛设备高清实拍

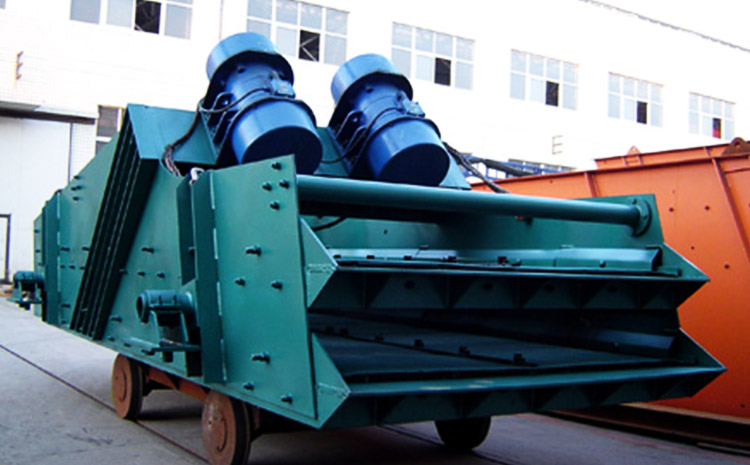

直接振动筛厂家

直接振动筛厂家

直线振动筛优势

  • 1筛分率高

    直线振动筛(直线筛)具有稳定可靠、消耗少,工作中其设备的筛分效率高等优点。

  • 2噪音低

    直线振动筛采用了先进的防噪音设备,其工作中噪音低,发的噪音完全符合国家控音标准。

  • 3振动稳定

    直线振动筛采用了国内外先进技术,加上几十年制造工艺,其工作中,振动非常稳定,无不良运转。

  • 4应用范围广泛

    广泛应用于塑料。磨料、医药、粮食炭素、化肥等行业。

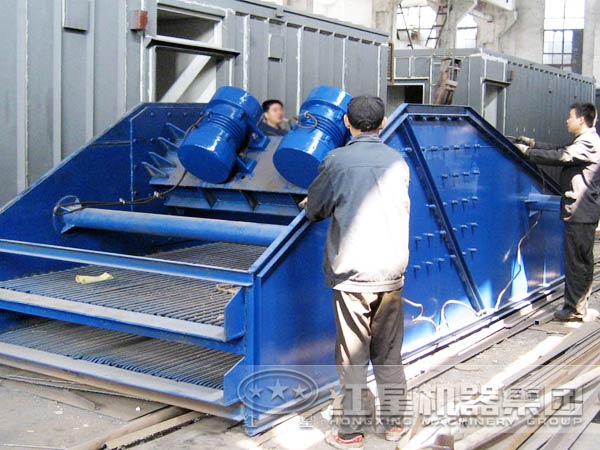

直接振动筛设备应用现场

直接振动筛设备应用现场

直线振动筛工作原理

直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

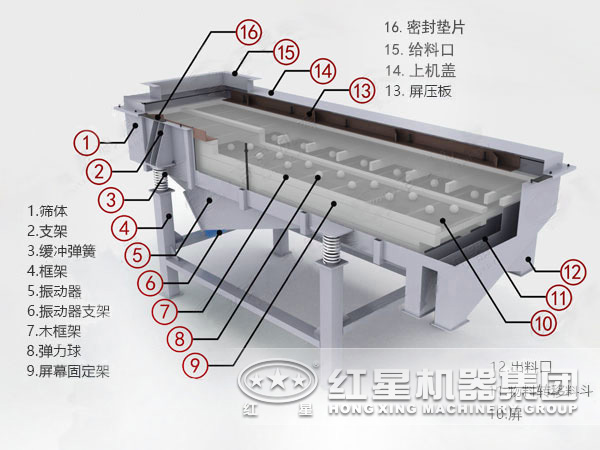

直线振动筛组成部分

直线振动筛组成部分

直线振动筛借电机轴上下端所安装的重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

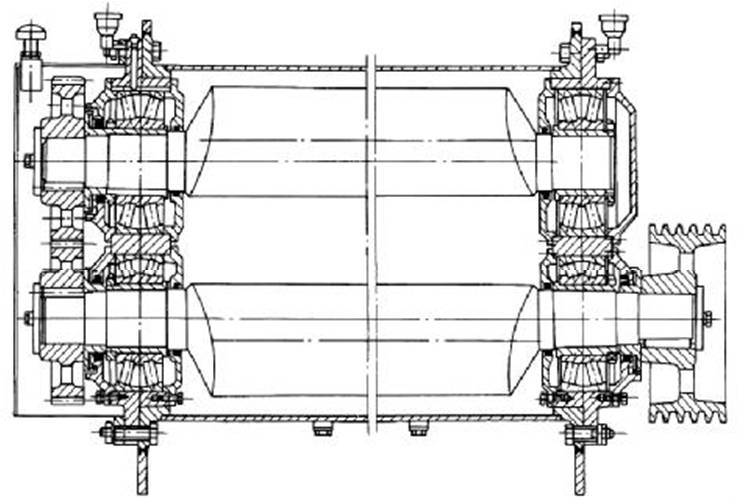

直线振动筛工作原理结构

直线振动筛工作原理结构

其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数高达400目,可筛分出7种不同粒度的物料。

直线振动筛技术参数

型号 筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量 电机
功率
总重量 振动频率 双振幅 筛面
倾角
外形尺寸
(长×宽)(mm) (mm) (mm) (t/h) (kw) (kg) (hz) (mm) (°) 长×宽×高(mm)
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 2250 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 3345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5870 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5836 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 6900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6489 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 7750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 8300 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 9950 16 8-10 15 6000×3440×3326
