颚式碎石机设备的结构组成简图及工作原理介绍(附设备优势及操作注意事项)

发布时间:2021-10-09 08:38:31 更新时间:2021-10-10 08:16:33 作者: 王珂 立即咨询立即咨询

颚式碎石机也叫做颚式破碎机,是目前我国普遍使用的破碎设备之一,具有破碎比大、出料粒度均匀、结构简单、维修方便等优点,在生产线中一般作为头破,下面为您详细介绍颚式碎石机设备的结构组成及工作原理,希望让您对该设备有一个更加清晰的认识。

红星用户参观颚式碎石机设备现场

红星用户参观颚式碎石机设备现场

颚式碎石机设备的结构组成简图

颚式碎石机设备主要由机架、偏心轴、皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、定鄂板与动鄂板等组成,具有破碎比大,破碎效率高等性能优势,是破碎行业中的初级粗碎设备,应用广泛,是矿石破碎界的镇雄之窗。

颚式碎石机的结构组成简图

颚式碎石机的结构组成简图

颚式碎石机设备的性能优势多

1、深腔破碎,效率高:该设备的破碎腔深且无死区,可提高碎石进料能力与产量,节约能耗、提高生产效率。

2、破碎比大,成本低:颚式碎石机设备的结构简单、破碎比较大、生产的产品粒度均匀、碎石可靠,运营成本低。

3、出料可调,更灵活:采用的是垫片式排料口调整装置,使用起来不仅可靠方便,而且破碎物料的粒度大小可调节。

4、稀油润滑,寿命长:采用新型的稀油润滑系统,零部件不易受到物料碰撞的伤害,使用寿命长,而噪音低,粉尘少。

颚式碎石机设备优势多,应用广泛

颚式碎石机设备优势多,应用广泛

颚式碎石机设备的工作原理介绍

工作时,动颚板围绕悬挂轴对固定颚板作周期性的往复运动,时而靠近时而离开,就在动颚板靠近固定颚板时,处在两颚板之间的矿石,受到压碎、劈裂和弯曲折断的联合作用而破碎;当动颚板离开固定颚板时,已破碎的矿石在重力作用下,经破碎机的排矿口排出,到达破碎物料的要求。

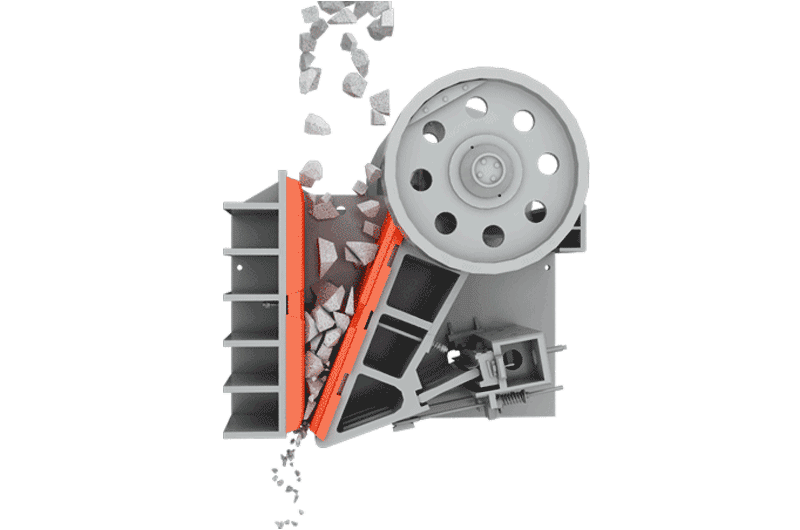

颚式碎石机设备工作原理

颚式碎石机设备工作原理

颚式碎石机设备在碎石生产线现场的应用视频

破碎物料:鹅卵石

时生产量:800t/h

设备配置:给料机、大型颚式碎石机设备、圆锥式碎石机设备、筛分机、输送机

颚式碎石机设备在碎石生产线现场

在操作颚式碎石机设备时的注意事项

1、操作不当:容易发生意外情况,需及时将设备停机,进行检查

在设备正常运转的状态下没能正确操作,如给料设备突然增加给料,或所给物料的性质发生变化,机器没有调整过来,导致机器出现忽快忽慢的现象,运转不稳定,应及时将设备停机检查,以免发生意外情况。

2、供油不均匀:若供油不均匀,误差过大,将影响运转的稳定性

若转速符合无负荷转速继续上升转速时,调整器飞块的离心力过大,为了克服调速弹簧的拉力,通过推动拉力杆使供油齿杆往减油的方向移动。

颚式碎石机设备的操作注意事项

颚式碎石机设备的操作注意事项

4、断油时刻不一致:如柱塞、出油阀部件质量不同造成断油的情况

只有在颚式碎石机设备符合停油转速时,喷油泵应当自动断油,定期保养颚式碎石机,以免部件的磨损或老化,出现问题及时解决。

4、调速度调整不当:速度调整的过大或者过小都会影响设备的稳定性

运转不稳定通常表现为负荷不稳定,调速是评价调速器性能优劣的一个重要指标,如果调速率太大,在负荷变化时,柴油机的转速波动也大,影响发动机稳定性,而且空转转速太高,也会增加机体磨损,调速率太小,也会造成颚式破碎机运转不稳定。所以转速要适宜,不易偏高或偏低。
