鄂式破碎机工作原理及型号

发布时间:2016-05-03 09:02:50 更新时间:2019-09-16 16:52:14 作者:红星机器 立即咨询立即咨询

鄂式破碎机也被称为“颚破”,不管是破碎生产线还是选矿生产线都需要其进行矿物的粗碎或者中碎作业等,该设备适应物料种类多,破碎力大,经过其粉碎后的物料粒度均匀,过粉碎现象少,这与其科学的工作原理密切相关,以下河南红星机器进行介绍。

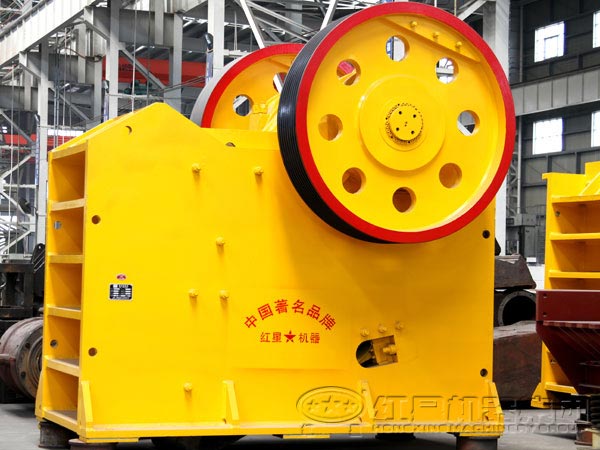

鄂式破碎机

鄂式破碎机工作原理

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。该设备破碎方式为曲动挤压型,运作原理主要模拟动物的两颚运动。工作时,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,物料通过两颚板之间的挤压、搓、碾等实现多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,已破碎物料在重力的作用下,经颚腔下部的出料口自由卸出。随着电动机的连续转动,动颚做周期性的压碎和排料,实现批量生产。

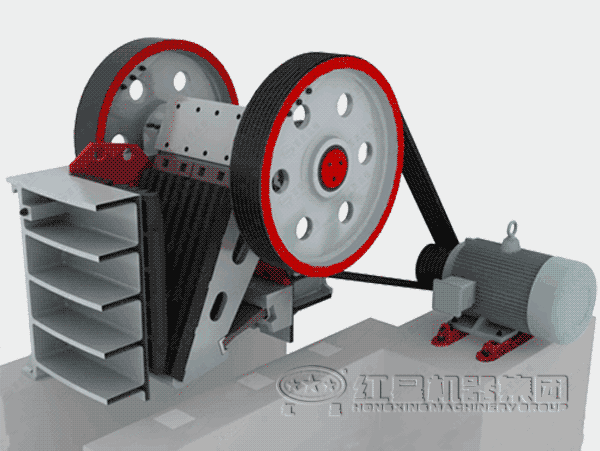

鄂式破碎机工作原理

鄂式破碎机型号

具体的鄂式破碎机型号可见具体参数表

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
